2026年马年开春，台积电不仅在财务数据上刷新了历史——2025年全年营收冲破3.8万亿新台币（约合人民币8500亿+），更在全球版图上开启了马力全开的建厂潮。这不只是一家企业的扩张，而是一场关乎地缘政治、AI算力霸权与技术极限的全球博弈。
在半导体界，能让美、日、德、中四大经济体竞相掏钱“倒贴”的企业，唯有台积电。据中央社的统计，台积电在2024、2025两年合计取得各国政府补助 1514.22亿元新台币，其中2025年为 762.58亿元，较2024年的 751.64亿元小幅增加。在先进制程与先进封装高度资本密集的年代，各国都在用真金白银，购买确定性产能和供应链安全感。
信息来源：中央社
美国：亚利桑那子公司已获利
台积电在美国规划是“6座晶圆厂 + 2座先进封装厂 + 1间研发中心”的大盘子，投资规模上到 1650亿美元。这种规模，几乎是在美国本土复刻一个“小台积电”。这意味着它在美国不只是“建一个生产点”，而是试图建立一个能被美国工业体系接住的半闭环生态。
从台积电自己的表述看，这是在回应两类需求：AI时代美国客户的就近生产/备援生产诉求和美国政府的关键技术本土化诉求。
尽管美国建厂成本高昂、时程缓慢，但亚利桑那州一厂（4nm）已在2024年底顺利量产。P2厂预计 2026年进机，2027年量产；P3、P4厂及先进封装厂已在规划或申请中。
令人惊讶的是，2025年亚利桑那子公司已实现 161.41亿新台币的获利。台积电100%持股的亚利桑那子公司，自2021年到2024年均呈现亏损，2024年亏损达142.98亿元，累计四年间亏损超过394亿元。市场分析，其亚利桑那州第一座厂于2024年第4季量产，去年是该厂第一个完整量产的年度，加上政府补助款挹注，带动亚利桑那子公司转盈，获利161.41亿元。
这至少说明两点：美国厂在成本更高的结构下依然能盈利，意味着产能利用率与产品组合很可能被强力保障；在AI周期里，产能即权力，定价与分摊能力比以往更强。
日本：向3nm进军？
日本方面，台积电位于日本熊本JASM一厂已在2024年底量产，台积电也在对外资料中强调其良率表现很好；而二厂原本对外沟通是 6/7nm（以及与之搭配的 12/16nm、22/28nm 等），并计划把熊本基地的总产能推升到月产能 10 万片以上（12 吋）的规模。
然而2026 年初：多家权威媒体与产业链信息报道，台积电正把熊本二厂从原先的 6/7nm 规划，升级为日本首条 3nm 量产线，投资规模也被报道将随之上修。这意味着熊本从“在地供给的中端节点基地”，跃迁为日本首次触达先进制程核心圈的制造据点，其背后驱动并不复杂：汽车需求波动下，AI 相关需求更强、更确定，3nm更容易得到客户与产能利用率的长期保障。
JASM 的股东除台积电外，还包括 Sony、Denso 与 Toyota 等日本产业核心力量；这决定了熊本厂从诞生起就不是纯商业项目，而带着明确的在地供给—产业安全使命。日本补助有多狠？在日本经济产业省（METI）的政策文件中，对 JASM 的补助规模有明确披露，JASM 项目可获得最高7320亿日元等级的支持，并且与二厂先进逻辑制造规划绑定。
持牌可查配资平台不过，日本路线的代价同样透明。海外新厂在折旧、人力与良率爬坡的早期阶段，财务承压几乎是必然：据财报显示，JASM在2025年录得97.67亿新台币的亏损。
德国：ESMC已全面开工
台积电位于德国的德国德勒斯登厂（ESMC）于2024/8/20 举行奠基仪式，由台积电+博世+ Infineon + NXP 合资建设，地点在德国德勒斯登，规划工艺为28/22nm planar CMOS + 16/12nm FinFET，月产能目标 40,000 片 300mm（12英寸）晶圆，量产计划将依客户需求与市场状况而定。同时，ESMC仍在建厂爬坡期，2025年亏损6.88亿元。
台积电在欧洲的布局逻辑有点因地制宜，不是追最先进的工艺，而是追区域客户的供应安全，重点服务汽车与工业等长周期客户，在政策与客户共同作用下，形成制度化的本地制造。它更像是台积电把制造能力嵌入欧洲产业政策的一块拼图。
中国大陆：以成熟/中端节点为主
在台积电全球版图的拼图中，中国大陆厂区的角色显得尤为冷静且克制。与美、日厂区追求先进制程代际跨越的激进不同，大陆厂区始终坚守着以成熟与中端节点为主的战略定位。

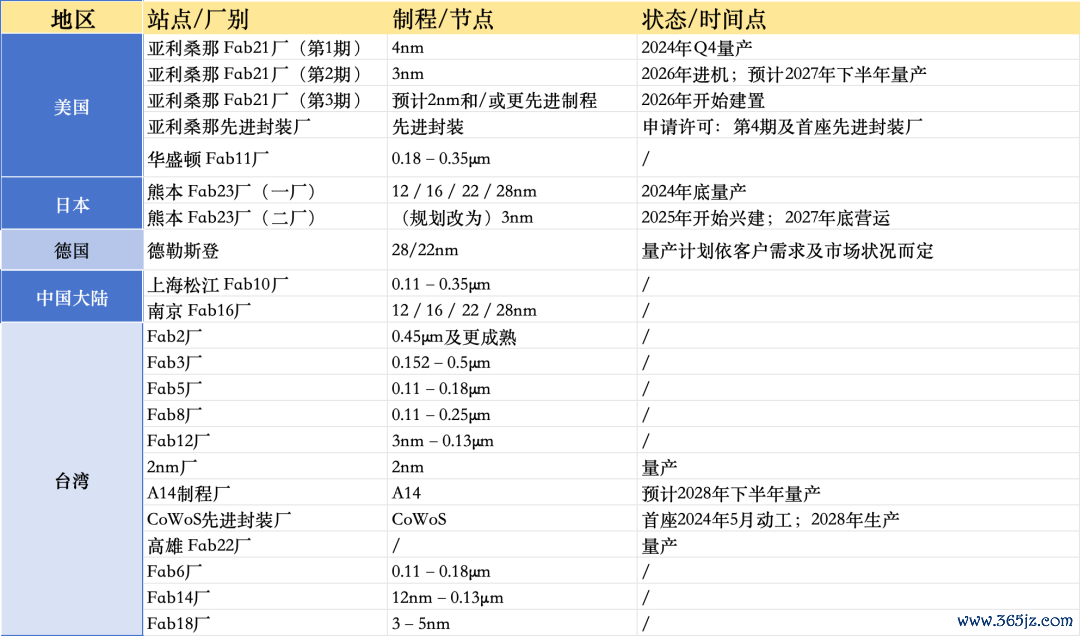

台积电在大陆的生产力主要由两座晶圆厂支撑，分工极其明确：
一座是上海松江的Fab 10，专注于 0.11μm 至 0.35μm 的成熟工艺。这些制程虽然不再处于技术顶峰，但却是电源管理、驱动芯片及基础工业控制等领域的长青树，为庞大的本土电子产业链提供着极高可靠性的基础支撑。
另一座是南京的Fab16厂，则是台积电在大陆的最强战力，涵盖了 12nm、16nm、22nm 及 28nm 等节点。2022年南京厂新增的28nm产能，正精准对接了车用电子与IoT设备的爆发式增长。
在先进制程面临出口管制限制的背景下，台积电选择将资源集中在需求量最大、应用场景最广的主流制程上，确保在利润与合规之间达到完美平衡。紧贴大陆成熟的智能家居、新能源车及消费电子生态，提供极高良率和极低沟通成本的代工服务。
中国台湾：10厂齐发的“心脏守卫战”
尽管海外声势浩大，但供应链公认：最尖端的技术和最庞大的产能，依然在台湾。进入2026马年，台积电在台湾南北三大科学园区的建厂节奏已进入狂飙模式，同步在建的厂房多达10座，这不仅是产能的扩张，更是一场捍卫技术主权的“心脏守卫战”。
首先是最先进的工艺，2纳米与1.4纳米筑起不可逾越的技术鸿沟。
新竹宝山（Fab 20）：这里是全球瞩目的2纳米首发量产基地，目前P3、P4厂的土建工程正如火如荼地进行，承载着首批AI巨头最核心的订单。
高雄楠梓（Fab 22）：作为2纳米制程的另一大战略重镇，高雄厂区的布局更为宏大。从P1到P5厂正全速推进，预计在2027年第四季实现全面营运，届时将形成全球最密集的超先进制程聚落。
台中（Fab 25）：视角延伸至更遥远的未来，台中厂区已正式瞄准1.4纳米（A14）制程。该区规划兴建4座晶圆厂，预计2027年底展开风险性试产，并于2028年下半年挺进正式量产阶段，持续拉开与追随者的代际差距。
如果说制程是芯片的“心脏”，那么先进封装就是连接算力的“神经”。随着英伟达B300系列等次世代AI芯片的爆发，CoWoS封装已成为卡住全球算力脖子的关键瓶颈。
为了彻底解决供不应求的局面，台积电正在台湾南部开启一场“封装大跃进”：在南科三期、嘉义园区以及屏东科学园区，数座全新的CoWoS封装厂正以前所未有的速度扩建。台积电计划到2026年底，将CoWoS的月产能推升至12.5万片以上。
这种「前段制程+后段封装」全线重仓台湾的布局，清晰地释放了一个信号：无论世界版图如何变迁，台湾始终是台积电最坚固的技术堡垒与全球AI产业的动力源泉。
疯狂建厂背后的“阳谋”
台积电如此激进且不计成本的全球扩张，绝非盲目的产能堆砌，而是一场经过精确计算的“阳谋”。支撑其马力全开的核心逻辑，藏在以下三个维度：
1）AI需求的指数级增长：这不是泡沫，是新基建
面对外界对AI过热的质疑，台积电董事长魏哲家曾多次斩钉截铁地重申：“AI需求绝非泡沫。” 只要全球大模型还在持续迭代，算力竞赛就不会熄火。对于台积电而言，3nm、2nm甚至未来的A16（1.6nm）制程，已经不再是试验性的技术指标，而是全球科技巨头争相抢购的“铁饭碗”门票。这种确定性的需求，给了台积电在全球疯狂圈地的底气。
2）地缘政治的平衡木：从“护国神山”跃升为“全球绿洲”
在变幻莫测的国际局势中，台积电正深谙“鸡蛋不放在一个篮子里”的生存之道。
面对关税威胁与地缘博弈的双重夹击，台积电通过在美、日、德、中四地同步设厂，巧妙地开启了去风险化进程。通过将原本集中的“护国神山”化整为零，演变为散布全球的“产能绿洲”，台积电不仅获得了巨额补贴，更在政治博弈中赢得了更大的周旋空间，极大地降低了单一区域带来的供应链风险。
3）绝对的技术统治力：良率才是硬道理
尽管老对手英特尔（Intel）在18A工艺上步步紧逼，试图通过背面供电技术实现弯道超车，但台积电手中紧握着两张王牌：超高良率与强大的生态粘性。
进入2026年，台积电2nm工艺的良率预计将迎来爆发式攀升，这种从实验室到量产线的转化效率，是竞争对手短期内难以逾越的鸿沟。凭借这种稳健的交付能力，台积电依然牢牢掌握着全球先进制程的定价权——即便涨价，客户依然得排队。
结语
台积电的疯狂建厂，看起来像一场豪赌，实际上更像一种时代的被迫：当AI把算力变成国家竞争力，当先进制程与先进封装成为全球产业的瓶颈，台积电就必须把自己从代工厂升级为基础设施。
它在美国押的是政治与客户的确定性；在日本押的是节点前移后的区域黏性；在德国押的是汽车工业的制度化供给；在中国大陆押的是成熟制程的稳定现金流；而在台湾押的，则是决定未来十年的核心——最先进代际与封装主战线。
所以真正的问题从来不是台积电为什么到处建厂，而是：当全球都在为确定性买单，台积电还能用多久，把领先性牢牢锁在自己手里？下一轮半导体竞争，拼的不只是工艺参数，更是产能网络、交付体系与地缘博弈能力。台积电已经先跑了一步——而全世界，正在被迫跟着它一起加速。
